两个地市的互联网专线是如何互通的？需要经过什么设备？

两个不同地市的单位距离几千公里，两个单位用互联网相互通信，数据流向是怎么样？这期间需要经过什么设备？这里就要说一下运营商架构才能说明白了。

比如A地市的单位A发消息给B地市单位B，整条数据流向是：A单位电脑-A单位路由器-A地市运营商光猫-分光器-OLT-交换机-SR/BNG-CR-A省会BR-骨干网BB-骨干网BB-B省会BR-B地市CR-SR/BNG-交换机-OLT-分光器-B地市运营商光猫-B单们路由器-B单位电脑，接下来我们再说一下数据流经过的各个设备。

数据流要经过几个网络：传输网络-城域网-省网-骨干网：

传输网络

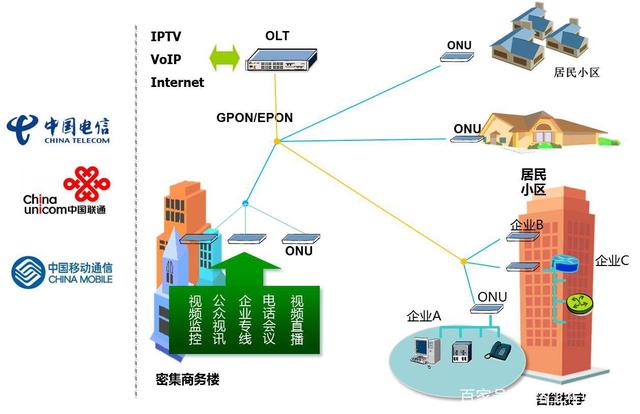

传输设备一般有：PON、PTN、SDH、波分、无线网桥、微波，现在常用的组网方式是通过PON网络来组建，PON网络中有以下几种设备：

OLT：optical line terminal(光线路终端），主要作用是连接下面的光纤终端（光猫），汇总下面的业务传送给汇聚层交换机设备。

分光器：通过分光，可以把一芯光纤分成16或32芯，这样就可以接入更多设备。

ONU：也是我们家里常见的光猫，光猫可以把我们的网络（互联网专线、宽带、VPN等业务）、语音电话、iTV电视等业务数据上传到OLT。

图片来源于网络

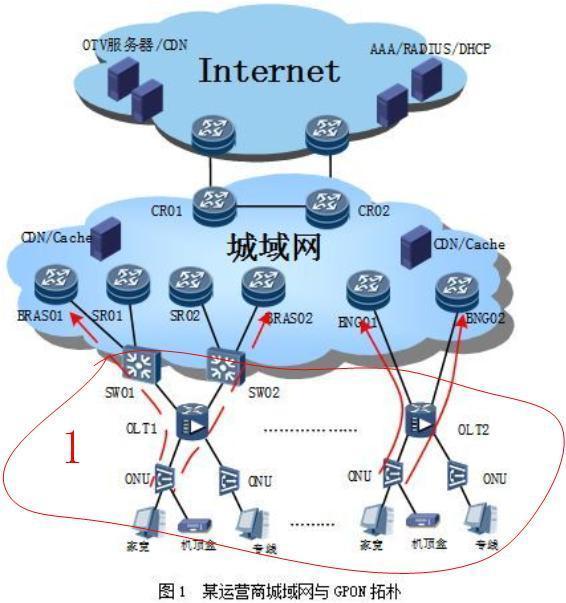

城域网：

城域网的网络是三层构架：

1、汇聚层

接入层主要是交换机，交换机下连着OLT，把OLT发送过来的数据封装到不同的VLAN，传给上层SR或BNG设备，现在流量越来越大，网络也趋于扁平化，交换机慢慢开始退网，OLT将直连上层SR/BNG设备。

2、业务控制层

业务控制层主要是将汇聚层设备发送过来的数据进行汇聚，互联网专线一般都是在业务控制层设备的SR或BNG设备上配置的，比如运营商分配给你的专线IP是1.1.1.2/30位，网关为1.1.1.1，这个1.1.1.1就是配置在SR设备上。业务控制层的设备会把这些互联网专线的网段发布进BGP路由协议，BGP路由协议把这些网段更新给核心层设备。

3、核心层

核心层设备CR（Core Router），就是本市的出口设备，主要作用就是选路和转发数据，把数据转发给省网BR设备。

省网：

省网的BR设备将各地市CR发送过来的数据进行汇聚，如果是本省的流量将在BR内部转发，如果是发送到省外的流量，BR将这些数据转发给骨干网的BB设备。

骨干网：

骨干网的BB连接着各省的BR，通过路由选路，将不同地方的数据转发到最近的路径，实现跨省互通。
